BaWiT-C
Telemetrický systém BaWiT-C je určený pre univerzálne použitie vo všetkých oblastiach, kde nie je vyžadovaná extrémna odolnosť zapuzdrenia, na ktorú sú zamerané zariadenia BaWiT-A/B, BaWiT-A/B. Toto prevedenie umožňuje zariadeniu zachovať si nízku cenu pri nezmenenej funkčnosti.
Napájanie zariadenia z batérií umožňuje realizovať aplikácie aj na miestach kde je neefektívne alebo nemožné použiť napájanie z elektrickej siete. Zároveň však zachováva všetky potrebné vlastnosti klasických monitorovacích a riadiacich systémov. Integrované bezdrôtové rozhrania zvyšujú flexibilitu systému a umožňujú rýchly prenos dát do nadradeného systému. Výkonný RF modul je vhodným doplnkom pre koncentráciu dát z viacerých bodov bez ďalších prevádzkových nákladov. Rozšírením komunikačných možností je aj rozhranie Ethernet, ktoré má v zariadení plnú podporu. Okrem rôznych štandardných komunikačných možností, je možné zariadenie vybaviť vlastným prevodníkom niektorej fyzikálnej veličiny (tlak, teplota, vzdialenosť a pod.). Všetky časti systému a väzby medzi nimi je možné užívateľsky programovať pomocou inštrukcii jazyka SPL, ktorý bol vyvinutý pre batériové systémy. Zariadenia BaWiT-C série môžu byť vo vyhotovení vhodnom pre použitie v prostredí s nebezpečenstvom výbuchu – Ex, Zóna2 (BaWiT-C Ex), alebo vo vyhotovení pre použitie v prostredí mimo nebezpečenstva výbuchu (BaWiT-C noEx).

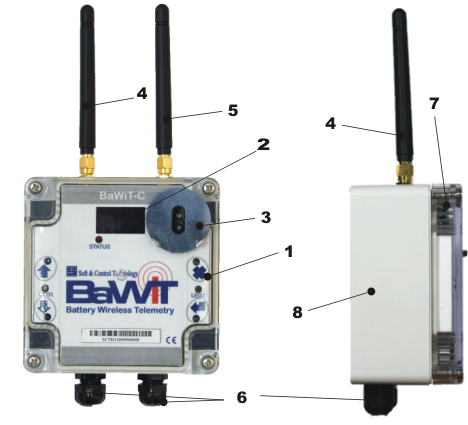

1, Optoklávesnica / 2, Displej (neplatí pre verziu / 3, Optohlavica / 4, RF anténa / 5, GSM anténa 6, Káblová priechodka / 7, Odnímateľný predný kryt / 8, Polykarbonátový obal
Parametre
| Spoločné parametre pre všetky verzie zariadenia BaWiT-C (Ex, noEx) | ||||
| Riadiaca a pamäťová časť | Pamäťové médium | Interná pamäť typu FLASH | ||
| Kapacita pamäte | 8 MB | |||
| Údaj o čase | Obvod reálneho času (RTC) s max. odchýlkou 1 min. za mesiac | |||
| Analógovo digitálny prevodník | Rozlíšenie 16bit, 860SPS | |||
| Meranie teploty zariadenia | Interné meranie s presnosťou ± 2 °C | |||
| Vstupno-výstupné merané veličiny | Sú pevne určené osadením periférnych rozhraní a zariadení, podľa zvolenej verzie zariadenia, alebo podľa požiadavky zákazníka. | |||
| Komunikačné a užívateľské možnosti | Sú určené výberom príslušných modulov, podľa zvolenej verzie zariadenia, alebo podľa požiadavky zákazníka. Tieto sa dajú po doobjednaní ľubovoľne meniť. | |||
| Power Manager | Inteligentný power manager | áno | ||
| Maximálny počet primárnych batériových modulov | 1 | |||
| Typ batériových modulov | SCT2602 7,2V (13000mAh) | |||
| Vyhodnocovanie stavu batérií | Vyhodnocuje sa aktuálny stav | |||
| Možnosť napájania z externého zdroja | 8 -30V, 8VA (nie pre Ex prostredie), (okrem verzie SCT8210.01) | |||
| Mechanické prevedenie | Puzdro | Rozmer: 100x100x55mm | ||
| Polykarbonátová krabička s priehľadným krytom | ||||
| Krytie IP 65 | ||||
| Prevádzková teplota | -40°C až +75°C | |||
| Vyhotovenie | Označenie verzie zariadenia „BaWiT-C noEx“ - do bežného prostredia | |||
| Označenie verzie zariadenia „BaWiT-C Ex“ Ex špecifikácia II 3G Ex nA [ia] IIC T6 |
||||
| Parametre závislé na požiadavke zákazníka (uvedené pre maximálne obsadenie) | ||||
| Periférne rozhrania a zariadenia | Analógové vstupy | Prúdový vstup (4-20 mA) | a | |
| Napäťový vstup (0-10V) | a | |||
| Mostíkové zapojenie | r | |||
| PT/ NI snímače | r | |||
| Analógový výstup | 4-20 mA – len pre verziu „BaWiT-C noEx“ | a | ||
| Binárne vstupy | Pasívne (bez napäťový kontakt, maximálna frekvencia zmeny stavu 4 kHz) | a | ||
| Aktívne (napäťový vstup, maximálna frekvencia zmeny stavu 4 kHz) | a | |||
| Binárne výstupy | Pasívne | a | ||
| Aktívne (stabilizované 3,3V / 7,2V / 24V) – len pre verziu „BaWiT-C noEx“ | a | |||
| Bi stabilné relé – len pre verziu „BaWiT-C noEx“ | a | |||
| Sériové rozhrania | RS232 / TTL232 / RS485 Slave | a | ||
| RS232(TTL232)/RS485 Master | r | |||
| Meranie zrýchlenia | 3 osový merač zrýchlenia | a | ||
| Zisťovanie polohy | GPS – len pre verziu „BaWiT-C noEx“ | a | ||
| Komunikačné a užívateľské rozhrania | Komunikačné rozhranie | GSM/GPRS | a | |
| RF (868 MHz) | a | |||
| CDMA | a | |||
| Ehernet | a | |||
| Displej | LCD | a | ||
| OLED | a | |||
| Klávesnica | Optická | a | ||
| Konfiguračné rozhranie | TTL232 | a | ||
| mini USB | a | |||
| OPTO | a | |||
a - funkčnosti zariadení BaWiT, implementované v rade BaWiT-C, r - funkčnosti zariadení BaWiT, neimplementované v rade BaWiT-C
Možnosti využitia a funkčnosť
Systémy majú implementované programové vybavenie, ktoré zabezpečuje:
- Meranie a získavanie hodnôt. Spracovanie meraných údajov podľa konfigurácie pre každú veličinu samostatne.
- Stráženie hraníc hodnôt jednotlivých veličín. Hľadanie minima a maxima (hodinové, denné a iné) z hodnôt meraných veličín a následné archivovanie.
- Komunikácia s nadradeným systémom cez implementované bezdrôtové prípadne káblové rozhranie.
- Odosielanie dát na server BaWiT.eu, kde sú tieto dáta prístupné zákazníkom. Je možné sa naň pripojiť pomocou štandardného webového prehliadača
Veličiny, ktoré sú nakonfigurované na archiváciu, sa ukladajú do súborového systému internej pamäti. Zdroje údajov v systéme môžu byť:
- analógové vstupy
- binárne vstupy, výstupy
- veličiny vyčítavané cez sériové rozhrania RS232/TTL232/RS485
- bezdrôtový zber pomocou rádiového modulu v pásme 868MHz (RF)
- interne generované (napr. manažér napájania, jazyk SPL a iné)

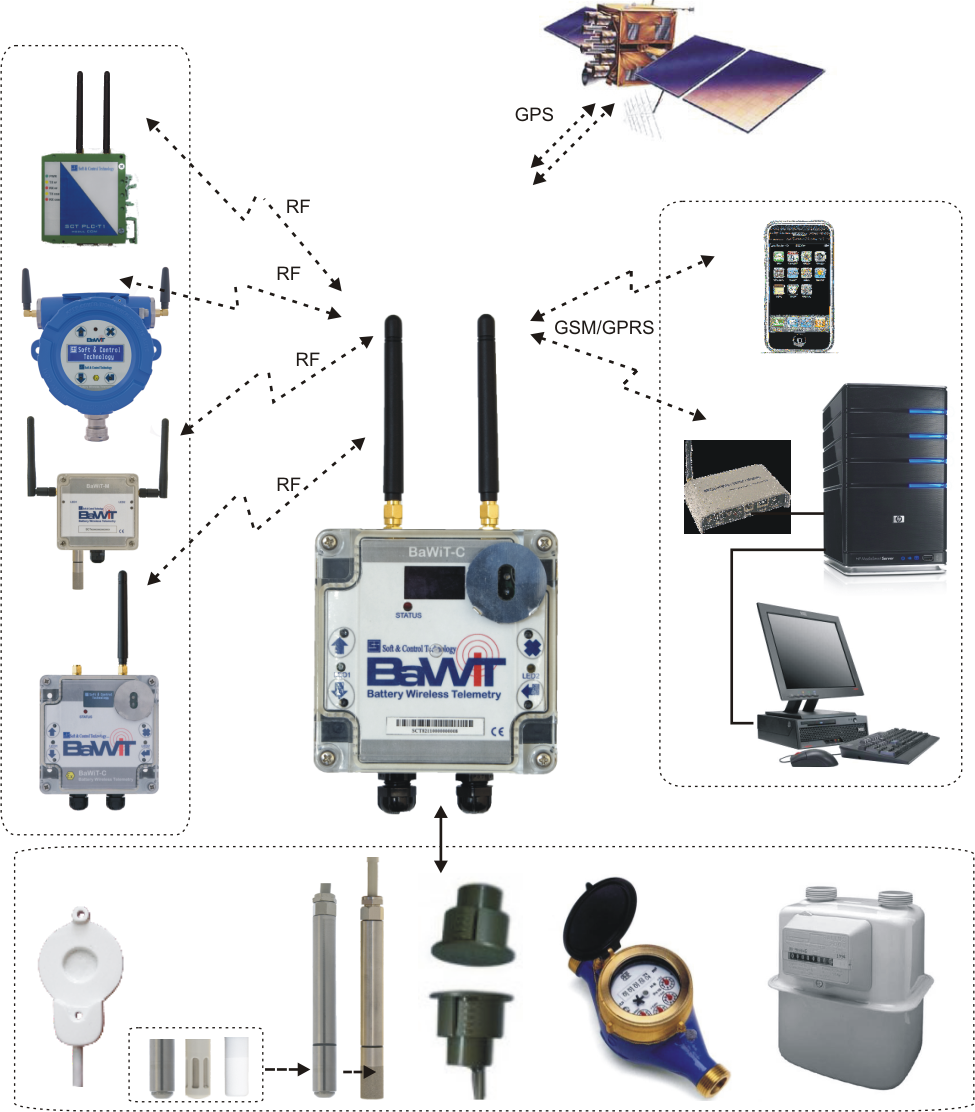

Podľa požiadaviek zákazníka môžu byť prenášané údaje do nadradeného systému v nastavených prenosových intervaloch, alebo okamžite pri vzniku požiadavky. Pri prenose údajov je možné využiť štandardné prenosové protokoly (IEC60870-5-104, protokol SSP – SCT SERVISNÝ PROTOKOL) alebo iné. Možné prenosové cesty:
- GSM/GPRS sieť
- Rádiová sieť v pásme 868MHz
- CDMA
- Ethernet
Systém môže byť navyše vybavený GPS modulom, pre zisťovanie aktuálnej polohy zariadenia (len pre BaWiT-C noEx ).

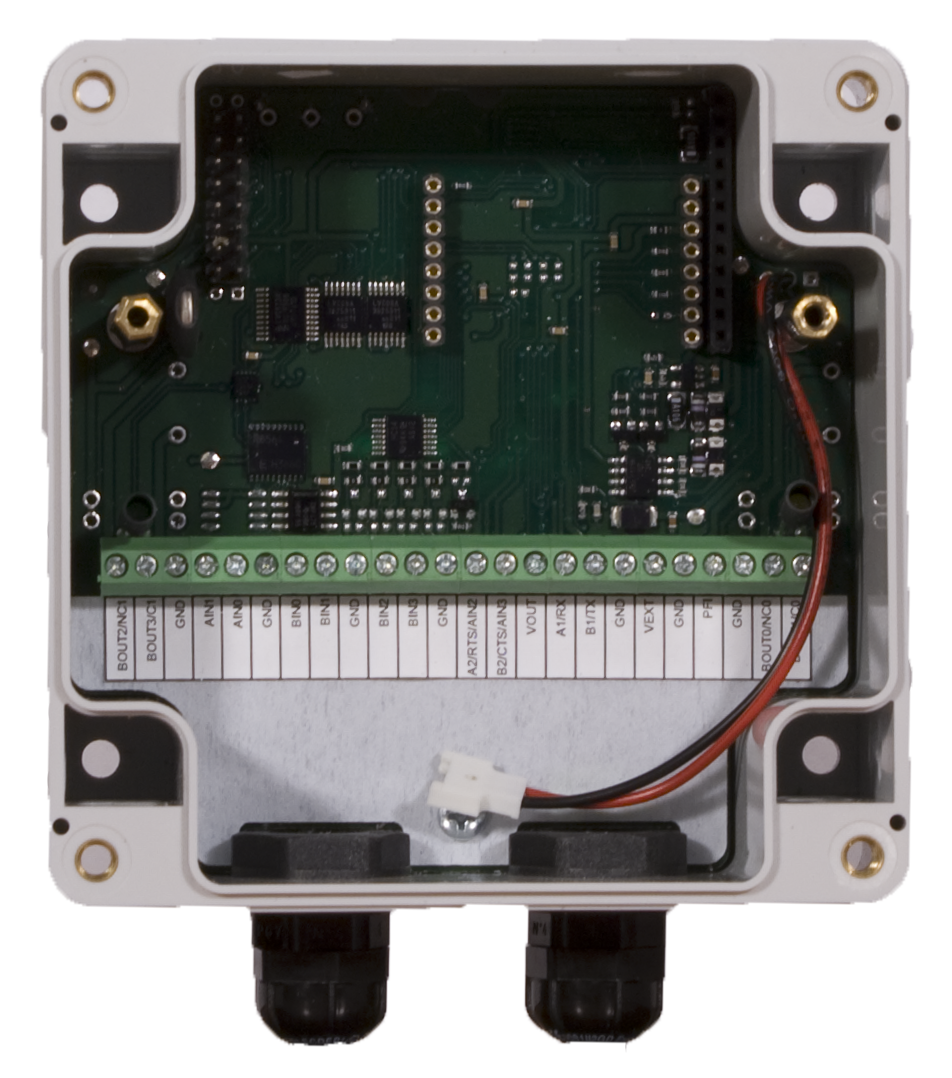

Svorkovnica
